水滑石的阻燃性能水滑石在受热时，其结构水合层板羟基及层间离子以水和CO2的形式脱出，起到降低燃烧气体浓度，阻隔O2的阻燃作用；水滑石的结构水，层板羟基以及层间离子在不同的温度内脱离层板，从而可在较低的范围内（200~800℃）释放阻燃物质。在阻燃过程中，吸热量大，有利于降低燃烧时产生的高温 ，可以作为无卤高抑烟阻燃剂，广泛应用于塑料、橡胶、涂料等领域 。
水滑石的种类有：
镁铝水滑石、钙铝水滑石、二元水滑石、多元水滑石等，随着研究的加深，会有越来越多的水滑石诞生并用到生产、生活中。
水滑石是层状双金属氢氧化物和类水滑石化合物的统称，由这些化合物插层组装的一系列超分子材料称为水滑石类插层材料。典型的镁铝碳酸根型水滑石：Mg6Al2(OH)16CO3·4H2O。LDHs的结构非常类似于水镁石[Mg(OH)2]，由MgO6八面体共用棱形成单元层，位于层上的Mg2+可在一定的范围内被Al3+同晶取代，使得层板带正电荷，层间有可交换的CO32-与层板上的正电荷平衡，使得LDHs的整体结构呈电中性。
水滑石结构图
沸石（zeolite）是一类天然硅铝酸盐矿石在灼烧时会产生沸腾现象，因此命名为“沸石”。沸石的一般化学式为：AmBpO2p·nH2O，结构式为A(x/q) [ (AlO2)x (SiO2)y ] ·n(H2O) 其中：A为Ca、Na、K、Ba、Sr等阳离子，B为Al和Si，p为阳离子化合价，m为阳离子数，n为水分子数，x为Al原子数，y为Si原子数，(y/x)通常在1～5之间，(x+y)是单位晶胞中四面体的个数。

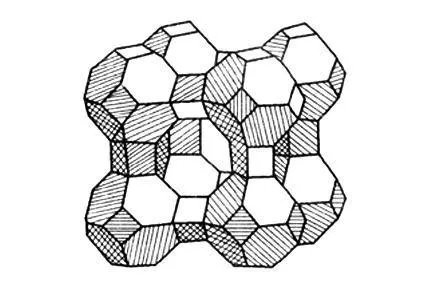

沸石结构图
水滑石和沸石都有稳定性，都可以用于钙锌稳定剂。沸石用于稳定剂，容易导致PVC制品发红，剧烈降解。
水滑石用于钙锌稳定剂，多用于高档制品，提升品质！
焙烧态类水滑石投入水中为什么ph升高
采用传统过饱和双滴法合成出Mg／Al为3的碳酸根型水滑石（LDH），经500℃高温煅烧制备出焙烧产物（CLDH），用x-射线、红外光谱和电镜对它们进行了表征。分别考察了焙烧温度、反应时间、pH、投加量、反应温度和初始浓度等因素对焙烧态水滑石吸附酸性铬蓝K模拟废水效果的影响。结果表明，对于100mg／L的铬蓝K溶液，500℃焙烧态水滑石，投加量为0．06g，在pH=3．5左右，室温下反应1h，去除率最高可达98％以上。阴次同收重复利用的CLDH对铬蓝K的去除率仍为90％以上，CLDH是一种良好的环保吸附材料。
